一、產品簡介

飛龍熱計量產品依據國家城鎮建設行業標準《熱能表》（CJ128-2007）設計生產，嚴格按照國家標準《熱能表檢定規程》（JJG225-2001）檢測檢定，并參照了歐洲標準《熱能表》（EN1434-2007）。

主要用于計量并顯示熱交換系統中載體所釋放或吸收的熱量，并可進行數據傳輸，可實現紅外通訊、無線抄表、遠程抄表和樓宇自動控制管理；配以IC卡智能控制閥等部件可實現預付費管理。

飛龍熱計量產品已形成系列化、多樣化，口徑規格齊全，可適應不同需求。

二、熱能表測量原理

       熱能表一般由流量計、溫度傳感器和計算器組成。當水流經熱交換系統時，流量計測量出熱（冷）水流量，并將測量結果以脈沖形式傳送給計算器，計算器通過與之相連的配對溫度傳感器測出進、出口的水溫，以及水流經的時間，根據以下方程計算出系統釋放（或吸收）的熱量。

Q =ρ·V·Δh

      Q：熱交換系統釋放（或吸收）的熱量

     ρ：水的密度

V：流過熱交換系統的水的體積

Δh：在熱交換系統的入口和出口溫度下，水的焓值差

三、組成部分

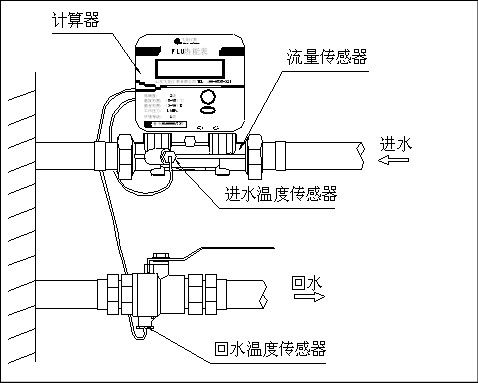

FLU超聲波熱能表主要以下三部分組成：配對溫度傳感器、超聲波流量傳感器和計算器，如下圖所示。

   （1）計算器（積分儀）接收流量傳感器和配對溫度傳感器的信號，并進行計算、累積、存儲和顯示熱交換系統中的熱量。

   （2）流量傳感器（流量計）是熱能表最重要的部件，其性能直接體現熱能表整體的性能、質量和檔次。其功能主要是在熱交換回路中用于測量載熱液體的流量信號，該信號是體積或質量的函數，也可是體積流量或質量流量的函數。

   （3）配對溫度傳感器（配對鉑電阻）在熱交換回路中用于同時測量載熱液體在入口和出口的溫度信號。

      四、主要特點

（1）基表流體通道采用變截面通道，提高了反射區內流體流速，并使反射片處的漩渦區域減小，基表內反射片之間的速度分布更為均勻，進而保證了較寬的流量測量范圍和較高的計量精度；采用不銹鋼立柱反射，提高了超聲波的傳播精度，有較高的測量精度。

（2）配對溫度傳感器采用Pt1000高精度鉑電阻，并置精密測溫電路，保證了高精度的溫度測量。

（3）選用了先進的多功能、超低功耗微處理器。從軟、硬件設計兩方面采用優化措施，保證計算器長壽命低功耗穩定進行，并有很強的抗電磁干擾能力。

（4）內置環保高能鋰電池，工作壽命9年以上（理論計算大于12年）。

（5）計算器可旋轉結構，外形美觀；單鍵設計，操作簡便；有利于安裝和讀數。

（6）可水平或垂直安裝，具有防塵、防潮、防水、防拆卸，防止人為破壞等措施。
